Точка разрушения: что гидравлический пресс рассказывает о бетоне — и о наших собственных предубеждениях

Звук, который издает конструкция перед разрушением

Вы не услышите его в здании. Вы услышите его в лаборатории.

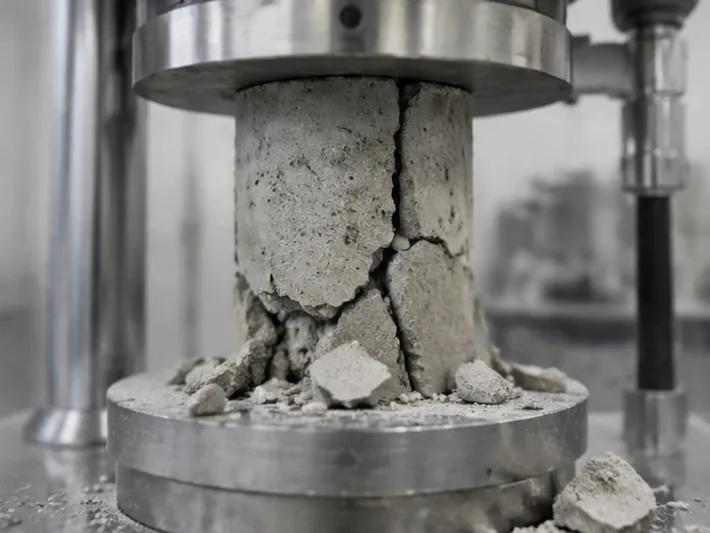

Бетонный цилиндр расположен между двумя закаленными стальными плитами. Гидравлическая жидкость начинает подаваться. Где-то внутри образца распространяются микротрещины. Затем за долю секунды цилиндр разрушается с резким треском. Цифровой дисплей фиксирует конечное значение.

Это число — пиковая нагрузка в килоньютонах — определит, откроют ли мост, одобрят ли строительство плотины или выбросят ли рецепт бетонной смеси. Это одно из самых широко используемых и доверенных значений в гражданском строительстве.

И при этом его невероятно легко получить неправильно.

Инженеры считают гидравлический пресс оракулом. На самом деле он — переводчик. Он преобразует физическое разрушение в цифры, но не может отфильтровать шум, вносимый самим процессом испытания. Если мы неправильно понимаем, что на самом деле измеряет машина, мы закладываем ложную уверенность в наши конструкции.

Почему прочность бетона — это не свойство материала

Мы говорим о «бетоне с прочностью 40 МПа» так, как будто это постоянная характеристика, как плотность или цвет. Но это не так.

Прочность на сжатие — это отклик системы. Если изменить скорость нагружения, состояние торцов образца или жесткость машины, один и тот же рецепт смеси может показать результаты, отличающиеся на 15%. Гидравлический пресс не измеряет объективную истину — он измеряет взаимодействие между строго определенным протоколом и гетерогенным хрупким телом.

Именно здесь вмешивается психология.

Когда результат испытания совпадает с нашими ожиданиями, мы доверяем машине. Когда он не совпадает, мы сомневаемся в операторе, условиях твердения, заполнителе — в чем угодно, только не в прессе. Эта асимметрия подозрений обходится дорого. Она скрывает дрейф калибровки и ошибки в процедуре до тех пор, пока серия испытаний или, что хуже, разрушающийся конструктивный элемент не выявит ошибку.

Три переменные, которые искажают ваши данные

Лабораторный гидравлический пресс разработан для устранения неопределенности. На практике три переменные ускользают даже от добросовестных техников.

1. Скорость нагружения: скорость обмана

Бетон чувствителен к скорости деформации. Если нагружать его слишком быстро, образец покажет более высокую прочность. Если слишком медленно, микротрещины накапливаются, что снижает видимую предельную прочность. Международные стандарты точно регламентируют постоянную скорость нарастания напряжения (часто 0,2–1,0 МПа/с) именно потому, что человеческой интуиции о «медленном и стабильном» нагружении нельзя доверять.

Современные сервоприводные прессы поддерживают эту скорость с точностью до долей процента. Без такого контроля вы измеряете не свою смесь, а характеристики вашего насоса.

2. Параллельность поверхностей образца: геометрическая погрешность

Куб с стороной 150 мм, у которого отклонение от прямого угла составляет 0,5 мм, концентрирует напряжение на одном ребре. Разрушение начинается именно там, а не по всему объему. Зафиксированная прочность снижается не потому, что бетон слабый, а потому, что нагрузка распределена неравномерно.

Высокоточные прессы используют верхние плиты с сферической опорой для компенсации незначительных угловых отклонений. Они могут исправить мелкие недостатки, но не могут вернуть правильную форму плохо обработанному образцу. Данные все равно зафиксируют «разрушение», но не покажут его истинную причину.

3. Дрейф калибровки: смещение на фоне

Датчики нагрузки и давления со временем смещаются. Машина, которую не проверяли по эталонному стандарту 12 месяцев, может показывать погрешность до 2%. Два процента звучат незначительно — пока вы не умножите это на программу контроля качества из 10 000 образцов или на критический коэффициент запаса прочности 1,4.

Регулярная калибровка с использованием трассируемых эталонов нагрузки — единственная защита от этого эффекта. Пресс не знает, что он показывает неправду. Он просто, верно и неверно преобразует давление в цифры.

Как пресс становится движком для открытия новых материалов

Когда переменные берут под контроль, гидравлический пресс трансформируется из устройства для проверки «годен/не годен» в количественный аналитический инструмент.

Наноматериалы и поиск пластичности

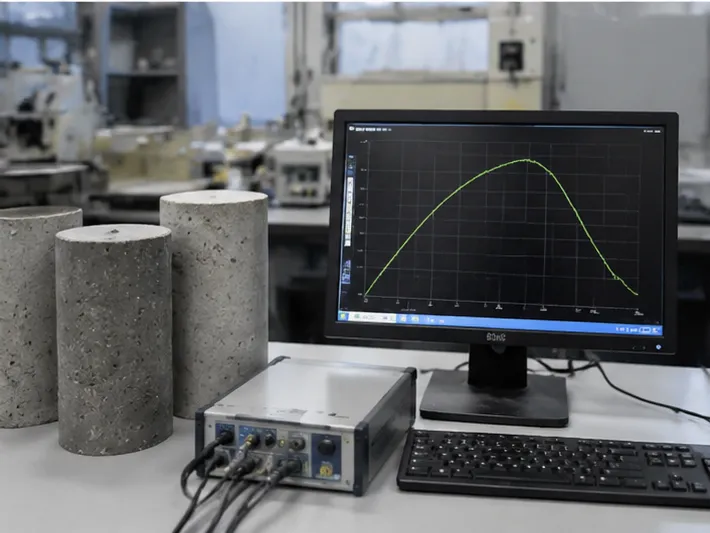

Цементные матрицы по своей природе хрупкие. Исследователи добавляют углеродные нанотрубки или оксид графена в долях процента. Пресс измеряет незначительное изменение поведения после достижения пика нагрузки — не только максимальную нагрузку, но и площадь под кривой деформации. Эта площадь характеризует вязкость разрушения, а именно вязкость позволяет зданию устоять при землетрясении.

Эффект мостирования волокнами

Стальные или полимерные волокна не предотвращают появление первой трещины. Они создают перемычки через трещину после ее образования, передавая напряжение через плоскость излома. Правильно откалиброванный пресс фиксирует падение нагрузки, затем плато, затем конечное снижение. Эта кривая говорит о том, что объемная доля волокон не просто смешана в смеси — она работает.

Переработанный заполнитель и правда об устойчивости

Замена натурального камня дробленым переработанным бетоном звучит как благо. Пресс позволяет количественно оценить потери. Замена 10% заполнителя может снизить прочность на 3%; замена 50% — на 15%. Допустимы ли эти потери, зависит от коэффициентов запаса, заложенных в проект. Без пресса вы просто гадаете. С ним вы работаете с реальностью.

Скрытая цепочка: почему подготовка образца — это часть испытания

Гидравлический пресс видит только образец, стоящий перед ним. Если образец подготовлен плохо — плохо перемешан, неправильно твердел или вырезан из нерепрезентативной партии — машина зафиксирует идеальное разрушение некачественного заместителя реального материала.

Именно здесь правильность лабораторного рабочего процесса не менее важна, чем сам пресс.

Когда гидравлический пресс выдает неожиданное значение прочности, первопричина чаще всего находится в начале этой цепочки, чем готовы признать инженеры. Систематическая работа с этой цепочкой — с использованием дробилок, мельниц, сит и смесителей, разработанных для рабочих процессов материаловедения — позволяет устранить переменные, из-за которых прочность на сжатие кажется непредсказуемой.

Когда в лабораторию приходит логика изостатического прессования

Одноосное сжатие — это стандарт для бетона, но при разработке новых материалов для получения однородных образцов из порошков все чаще используют изостатическое прессование.

Холодный изостатический пресс (ХИП) придает давление равномерно через жидкую среду. Полученное прессовочное изделие имеет однородную плотность — без градиентов и слоистых трещин. Для исследователей, испытывающих новые цементные порошки, геополимеры или керамические армированные композиты, образцы, приготовленные на ХИП, позволяют устранить изменчивость плотности, которая искажает результаты механических испытаний.

Та же логика применяется к прессам для таблетирования под рентгенофлуоресцентный анализ (РФА) для химического анализа. Если вы хотите определить элементный состав цемента или альтернативного вяжущего, вам нужна таблетка с идеально плоской, незагрязненной поверхностью. Специализированный пресс, разработанный для того, чтобы каждый раз выдавать точно заданное усилие, исключает влияние оператора на результат.

Примирение психологии и физики

Каждое испытание на гидравлическом прессе ставит перед выбором: доверять полученному числу или сомневаться в нем.

Инженеры, которые понимают, насколько измерительная цепочка чувствительна к погрешностям, делают и то, и другое. Они доверяют полученному числу потому что они проконтролировали скорость нагружения, проверили геометрию образца, откалибровали датчик нагрузки и подготовили образец с использованием инструментов, которые не вносят неучтенную изменчивость.

Машина становится свидетелем, а не судьей.

Такое изменение мышления меняет то, как лаборатории закупают оборудование. Они начинают искать прессы с замкнутым сервоприводным управлением, подтвержденной параллельностью плит, калибровочными сертификатами, трасируемыми до государственных эталонов. Они инвестируют в инструменты для подготовки на ранних этапах — дробилки, мельницы, вибросита, смесители — которые позволяют обосновать итоговое результат.

Решение, которое охватывает всю измерительную цепочку

Мы производим лабораторные системы для подготовки образцов и испытаний именно для такого подхода.

Когда вам нужно раздробить карьерный заполнитель и получить стандартные образцы, наши щековые и валковые дробилки обеспечивают контролируемое измельчение до нужного размера частиц. Когда вы разрабатываете низкоуглеродные цементы и вам нужно измельчить сырье до аналитической тонкости, наши планетарные шаровые мельницы и струйные мельницы позволяют получать воспроизводимые гранулометрические составы. Когда гранулометрия имеет ключевое значение, наши вибросита и воздушно-струйные сита позволяют количественно определить доли фракций, от которых зависят плотность упаковки и потребность в воде.

И когда приходит время свести всю подготовку к единственному точному результату, наш ассортимент гидравлических прессов предлагает:

• Стандартные лабораторные прессы с жесткими рамами и точным регулированием давления для повседневных испытаний бетонных цилиндров и кубов
• Прессы для таблетирования под РФА, которые обеспечивают получение плоских плотных поверхностей для спектроскопического анализа сырьевых материалов
• Холодные и теплые изостатические прессы для получения образцов с изотропной плотностью — критически важное качество для исследования порошковых материалов
• Горячие прессы и вакуумные горячие прессы для разработки современных композитов и керамики, выходящих за рамки обычного бетона

Каждая единица оборудования спроектирована для устранения переменных, зависящих от оператора, которые подрывают доверие к данным. Сервоприводное регулирование скорости нагружения, цифровые датчики давления и сертифицированные протоколы калибровки превращают гидравлический пресс из потенциального источника ошибок в самого надежного свидетеля в лаборатории.

Машина, которая устанавливает стандарт

Бетон останется самым распространенным конструкционным материалом в мире. Его устойчивость, запасы прочности и новые рецептуры — все это зависит от неоспоримых результатов измерений.

Эти результаты берутся не из самого бетона. Они получаются с помощью приборов, которые мы выбираем для его исследования.

Выбирайте приборы, которые не подгоняют результат под ваши ожидания. Выбирайте рабочий процесс, в котором не остается неучтенных этапов — от первого дробления заполнителя до конечного разрушения цилиндра. Именно так данные перестают быть историей, которую мы рассказываем себе, и становятся фундаментом, на который можно опираться.
