Загадка 75 микрон: как обычное сито решает, станет ли ваш кирпич стеной или вернется в пыль

Разочарование строителя, которое невозможно предугадать

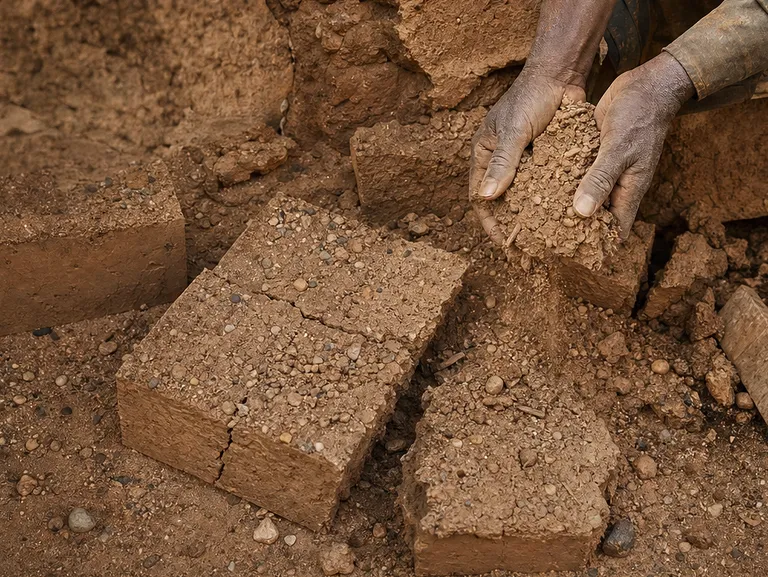

Первые трещины появились еще до того, как стены были оштукатурены. Волосяные изломы вдоль ребер идеально спрессованных кирпичей, которые постепенно расширялись, превращаясь в карту разрушения. Строитель — опытный мастер с глиной и цементом — не мог понять, в чем дело. Смесь казалась правильной. Пресс выдал полную тоннаж. Отверждение проходило медленно и во влажной среде. Так почему конструкция разрушает себя изнутри?

Он отправил образец в лабораторию. Отчет пришел с одной разрушительной строкой: илистая глина, а не песчаная супесь. Грунт, которому он доверял — выкопанный на его собственном участке, пахнущий дождем и перспективой — содержал 40% ила и 18% глины. У него никогда не было шансов.

Мы склонны доверять тому, что можем увидеть: цвету, текстуре, приятному удару плотного блока. Но настоящая структура стабилизированного земляного кирпича живет в масштабах, которые человеческий глаз не может различить, вплоть до 75 микрон и меньше. Сито делает этот невидимый мир видимым. Оно отделяет каркас от связующего. И именно в этом разделении заключается разница между домом, который простоит поколения, и тем, который рассыплется еще до монтажа крыши.

Невидимый каркас: что на самом деле контролирует распределение частиц по размерам

Грунт — это не однородный материал. Это хаотичная совокупность минеральных фрагментов, которые определяют все инженерные свойства кирпича. Когда вы уплотняете грунт со стабилизатором в блок, вы не просто «делаете землю твердой». Вы заставляете крупные частицы формировать несущий каркас, а мелкие — заполнять пространство между ними, при этом цемент или известь связывают оставшиеся пустоты. Если какая-то фракция доминирует, вся система выходит из строя.

Строительные инженеры называют это кривой гранулометрического состава (ГС). Для строителей это проявляется в том, что кирпичи деформируются, трескаются или впитывают воду как губка. Ставки очень высоки. Плохо сортированный грунт может снизить прочность на сжатие вдвое даже при одинаковой дозировке цемента.

Ваш пресс в любом случае прилагает одинаковое усилие. Ваш стабилизатор стоит одинаково. Только внутреннее фракционирование сырья определяет, что вы получите в итоге. Это не проблема смешивания. Это проблема измерения. И она начинается с сита.

От пыли к данным: как работает вибрационный ситовый анализатор

Вибрационный ситовый анализатор делает одну вещь превосходно хорошо: он приводит гранулированный хаос к механическому порядку.

Процедура обманчиво проста, но имеет глубокий математический смысл.

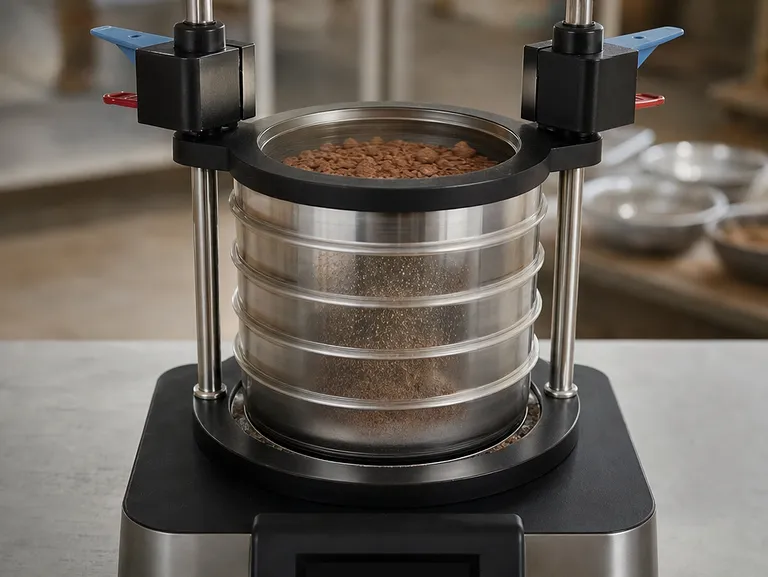

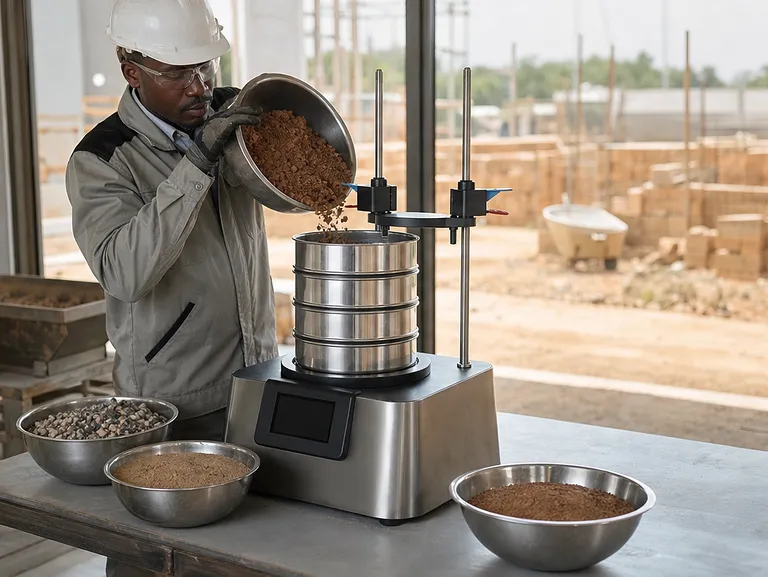

• Репрезентативный образец грунта — высушенный, взвешенный и иногда предварительно диспергированный — помещают на верхнее сито вложенной стопки.
• Стандартные контрольные сита с постепенно уменьшающимися отверстиями расположены каскадом от 4,75 мм (зона гравия) до 0,075 мм (75 микрон, граница между песком и илом).
• Анализатор создает контролируемую трехмерную вибрацию. Он не просто трясет: он перекатывает, вращает и подталкивает частицы в непрерывном вертикальном движении, предоставляя каждому зерну возможность пройти через каждое отверстие, пока частица не окажется в нужной фракции.

После точно выдержанного интервала вы взвешиваете массу, оставшуюся на каждом сите. В результате получается диаграмма распределения — отпечаток инженерной сущности грунта.

Данные позволяют с первого взгляда определить, достаточно ли в материале крупного песка (примерно 45–65% для типичной песчаной супеси), умеренной, но критически важной фракции ила и допустимого содержания глины. Они показывают, природа уже сделала смешивание за вас или смешивание является обязательным перед прессованием первого кирпича.

Искусство классификации грунта: в поисках песчаной супеси

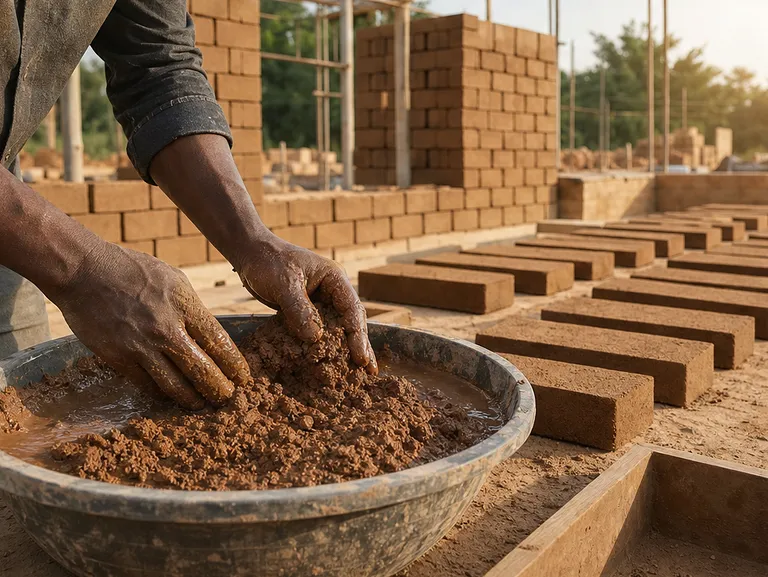

Строительство из стабилизированного грунта ищет определенную текстуру: песчаную супесь. Этот класс находится в оптимальной точке, где достаточный крупный каркас сочетается с ровно таким количеством связующих мелких частиц, чтобы они закрепились под давлением, но не настолько большим, чтобы усадка при сушке разорвала кирпич.

Используя данные ситового анализа, техник классифицирует грунт по стандартизированным системам (USCS, AASHTO или местным нормам). Типичный целевой показатель выглядит примерно так:

Если ситовой анализ показывает, что ваш грунт не относится к песчаным супесям, вам необходимо заменить материал, смешать его с привозным песком или перепроектировать систему стабилизатора. Сито не просто описывает грунт; оно определяет всю экономику процесса.

Экономика дозирования: тонкий баланс стабилизатора

Цемент и известь стоят дорого. Они составляют основную долю себестоимости одного кирпича. Искушение «добавить немного больше для надежности» велико и почти всегда ошибочно.

Здесь сито помогает удержать нас от нашего худшего инстинкта: чрезмерной компенсации. Исследования показывают, что мелкозернистые грунты с высоким содержанием глины требуют непропорционально большого количества цемента только для того, чтобы преодолеть расширяющуюся морфологию глины. В результате получается слабый, хрупкий кирпич, который стоил дороже, чем должен был.

И наоборот, хорошо сортированная песчаная супесь, выявленная ситовым анализом, использует стабилизатор с почти идеальной эффективностью. Крупный каркас несет нагрузку. Мелкие частицы связывают матрицу. Цементу нужно только связать оставшиеся микропустоты. Результат — более высокая прочность при более низкой стоимости добавок.

Это принцип бережливого производства, примененный к земле: сначала измерьте, затем дозируйте точно, получите выгоду от физики.

Связь с уплотнением: упаковка частиц так, как природа не смогла бы

Используемый вами пресс — будь то ручной CINVA-Ram или полностью автоматизированная гидравлическая установка — создает вертикальное давление. но фракционный состав определяет, насколько эффективно это давление преобразуется в плотность.

Хорошо сортированный грунт имеет непрерывное распределение размеров. Каждая пустота между крупными зернами заполняется средним зерном; каждая средняя пустота — мелким зерном. Когда сито подтверждает это распределение, пресс достигает максимальной сухой плотности при более низком давлении. Вы получаете более плотный, менее пористый кирпич без дополнительных затрат энергии.

• Однородно сортированный песок: Упаковывается с большими пустотами. Требует большого количества стабилизатора для заполнения. Вода легко проникает внутрь.
• Хорошо сортированная песчаная супесь: Упаковывается с почти нулевыми непрерывными пустотами. Естественная плотность высокая. Водопроницаемость резко снижается.

Это физический фундамент, который гарантирует сито. Без него вы боретесь с пористостью молитвами.

Когда сит недостаточно: пределы и обязательство по техническому обслуживанию

При всей своей мощности вибрационные ситовые анализаторы имеют уязвимость: адгезию мелких фракций. Высушенная глина может прилипать к более крупным песчаным зернам или закупоривать отверстия сетки, что приводит к недооценке суммарной фракции ила и глины. Техник, который принимает результат сухого ситового анализа как истину в последней инстанции, может непреднамеренно классифицировать маргинальный грунт как допустимый.

Решение не в том, чтобы отказаться от просеивания, а в том, чтобы уважать его границы. Сочетайте его с гидрометрическим анализом для фракции мельче 75 микрон. Используйте метод мокрого просеивания, когда этого требуют связные грунты. Ситовый анализатор остается незаменимым первым шагом; он просто не должен быть единственным.

Далее идет вопрос целостности оборудования. Контрольные сита не вечны. Абразивные частицы кварца растягивают тканую проволочную сетку. Уплотнения рамы разрушаются. Одно деформированное отверстие может исказить всю кривую распределения, переводя вас с «песчаной супеси» в «суглинистый песок» на бумаге, в то время как реальность остается прежней — и соответственно разрушается.

Это не расходный материал, которым можно пренебрегать:

• Осматривайте сетку на свету после каждой серии анализов.
• Заменяйте любое сито с видимыми волнами, вмятинами или растянутыми отверстиями.
• Регулярно проводите калибровку по эталонным материалам.
• Выбирайте сита из нержавеющей стали или латуни, а не дешевые неизвестные производители.

В инженерии стабилизированного грунта сито — это точный инструмент, а не кухонный дуршлаг.

За пределами сит: полная материальная лаборатория для земляного строительства

Ситовой анализ говорит вам, что у вас есть. Но чтобы преобразовать эти знания в высокопроизводительный кирпич, вам нужна интегрированная цепь лабораторного оборудования для обработки и уплотнения, которое воспроизводит реальное производство — и улучшает его.

Именно здесь лаборатория становится миниатюрной фабрикой.

От комьев до порошка Сырой грунт редко бывает чистым и сухим. Лабораторные щековые дробилки разрушают агрегированные комки. Для хрупких или термочувствительных материалов криогенные измельчители с жидким азотом сохраняют структуру минералов, обеспечивая при этом равномерную тонкость помола. Планетарные шаровые мельницы, струйные мельницы и роторные мельницы получают контролируемые фракции по размеру частиц, необходимые для получения смеси пользовательской песчаной супеси, когда природа отказывается сотрудничать.

От порошка до гомогенной смеси Порошковые смесители и дегазационные смесители гарантируют, что стабилизатор, грунт и любые добавки становятся единым материалом еще до того, как пресс коснется его. Неоднородность здесь разрушает статистическую достоверность ваших ситовых данных; равномерное смешивание делает кривая гранулометрического состава настоящим прогностическим инструментом.

От смеси до уплотненного образца Гидравлические прессы замыкают цикл. Стандартные лабораторные прессы для первичного формования образцов. Прессы для таблеток РФА для геохимической характеристики. Холодные и горячие изостатические прессы (CIP/WIP) для продвинутой керамики или исследований высокоценных земляных композитов. Горячие прессы и вакуумные горячие прессы для материалов, требующих точного термического и атмосферного контроля.

Вибрационный ситовый анализатор и точные контрольные сита остаются аналитическим сердцем. Но окружающие камеры и насосы дают вам возможность действовать на основе того, что показали сита.

Романтика инженера: перестраиваем землю по одному зерну за раз

Есть что-то глубоко человеческое в желании строить из земли под нашими ногами. Это обещает устойчивость, доступность, связь с местом. Но романтика без строгости — это причина обрушения стен. Сито — это мост между поэзией и несущей реальностью.

Оно превращает горсть неоднозначного грунта в кривую распределения, классификацию, формулу. Оно говорит вам, когда прекратить добавлять цемент, когда привезти песок и когда материал готов к прессованию. Оно превращает инженерию стабилизированного грунта в науку предсказания, а не серию ошибок в надежде на лучшее.

И красота этого в следующем: оборудование, которое делает все это — вибрационные анализаторы, контрольные сита, дробилки, мельницы, смесители и прессы для уплотнения — помещается в скромной лаборатории. Те же принципы, по которым строят небоскребы, реализуются на лабораторном столе. Ни одна загадка не остается скрытой ниже 75 микрон.

Когда вы запускаете стопку сит и видите, что фракции в сумме дают именно ту песчаную супесь, которая вам нужна, вы смотрите не просто на грунт. Вы смотрите на каркас здания, который переживет вас. Это стоит того, чтобы измерить.

Свяжитесь с нашими специалистами, чтобы настроить полную систему подготовки и анализа грунта, адаптированную под ваш проект стабилизированного земляного строительства.
